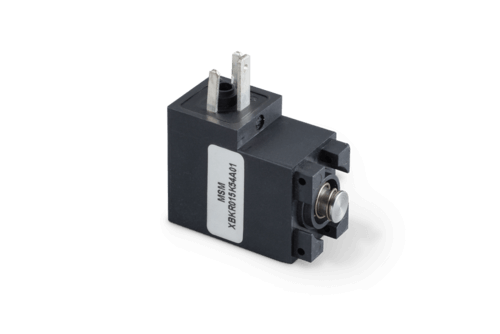

Ventilmagnet Typ X BK R 015



Der Ventilmagnet X BK R 015 stellt eine exemplarische Lösung für Ventilmagnete mit metallischer Rohrführung in Baubreite 15 mm dar. Gegenüber den klassischen Befestigungen über Flansch oder Zentralgewinde wird hier eine alternative Befestigung über Stifte aufgezeigt. Abhängig von Bedarf, Einsatzfall und spezifischen Anforderungen bieten wir Ihnen hierzu eine Vielzahl weiterer Lösungen.

Der Anker ist dazu vorgesehen, einen ventilseitigen Dichtnippel direkt oder über einen Stößel zu betätigen.

 Sprechen Sie uns an, wir beraten Sie gerne.



Baugrößen (Breite): 15 mm
Ankerraum druckdicht bis 20 bar max. stat. Druck
Hub: 0,4 mm
Magnetkraft: 2,1 N
Medien: Geölte und ungeölte, gefilterte Luft

  • Elektrischer Anschluss Gerätesteckdose nach DIN EN 175301-803
  • Befestigung mittels Befestigungsstiften
  • Schutzart: IP65
  • Spannungsart: Gleichspannung, DC
  • Optionen: Geführte Abluft
