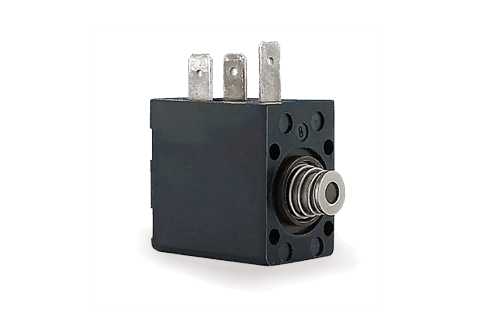

Ventilmagnete Typ X BK



Bei Ventilmagneten der Baureihe X BK ist der Anker in einer Kunststoffführung gelagert. Damit wird der Ventilantrieb unempfindlich gegen Trockenlauf. Konstruktionsbedingt ist der druckdichte Ankerraum in den Magnetkörper integriert. Die Verbindung zum Ventilkörper erfolgt über Durchgangsschrauben. Beim Tausch des Magneten wird der pneumatische Kreislauf geöffnet.



Baugrößen (Breite): 22 mm, 32 mm
Ankerraum druckdicht bis 30 bar max. stat. Druck
Nennbetriebsdruck: bis 15 bar
Hub: 0,6 mm – 0,8 mm
Magnetkraft (ohne Feder): 4 N – 7,5 N

  • Anker beiderseits mit abgefedertem Dichtungsnippel
  • Anker im Kunststoffrohr geführt
  • Für Trockenlauf geeignet
  • Funktion: 3/2 NC, 3/2 NO, 2/2 NC
  • Medien: Druckluft und andere gasförmige und flüssige neutrale Medien
  • Elektrischer Anschluss über Gerätesteckdose
  • Befestigung über 4 Schrauben
  • Schutzart: IP54 – IP65
  • Spannungsart: Gleichspannung, DC oder Wechselspannung, AC
