Magnet-Schultz hat sein Produktportfolio um den Bereich innovative elektromotorische Aktoren erweitert und stellt seine Produktneuheit vor: das elektromotorische Antriebssystem „SMART-ACTUATOR“.

Die Herausforderung: Viele Anwendungen mit differenzierten Anforderungen bei anspruchsvollen Umgebungsbedingungen

In modernen Fahrzeugkonzepten – ob elektrisch, hybrid oder mit Verbrennungsmotor spielt Energieeffizienz eine zentrale Rolle. Dazu wird die Fahrzeugarchitektur neu gedacht. Funktionen die klassisch über hydraulische, pneumatische oder andere mechanische Systeme vom Motor des Fahrzeugs angetrieben werden, stellen in der Regel auch Leistung bereit, wenn diese vom Aktor nicht abgenommen wird und erzeugen damit unerwünschte Verluste.

Hier setzen elektromotorische Aktoren an. Sie übernehmen bei bedarfsgerechtem Energieeinsatz den Antrieb von Parksperren, die Steuerung von Getrieben, den Antrieb von Ventilen für das Thermomanagement, Funktionen im Motormanagement sowie rotatorische oder lineare Positionierungen von Fahrzeugelementen aller Art und steigern damit die Gesamteffizienz eines Fahrzeuges.

Die Vielzahl der unterschiedlichen Einsatzzwecke fordert Flexibilität, die Umgebungsbedingungen in PKW und im Nutzfahrzeugsegment hingegen Robustheit, Zuverlässigkeit, Wirtschaftlichkeit und nicht zuletzt maximale Leistung bei minimalem Bauvolumen.

Gleichzeitig unterscheiden sich die Anforderungen je nach Fahrzeugtyp, Einbausituation und Funktion erheblich. Klassische, kundenspezifische Einzellösungen erhöhen jedoch Entwicklungsaufwand, Kosten und Komplexität.

Unsere Lösung: Ein Gehäuse, viele Anwendungen.

Mit dem SMART-ACTUATOR stellt Magnet‑Schultz nun eine zukunftsweisende Antriebslösung für diese Herausforderungen vor. Der neue elektromotorische Aktor basiert auf einer modularen Plattform, die maximale Flexibilität bei gleichzeitig hoher Robustheit bietet. Ein durchdachtes Gehäusekonzept ermöglicht zahlreiche Konfigurationsvarianten – und ermöglicht damit die Abstimmung auf die jeweilige Anwendung und Branche.

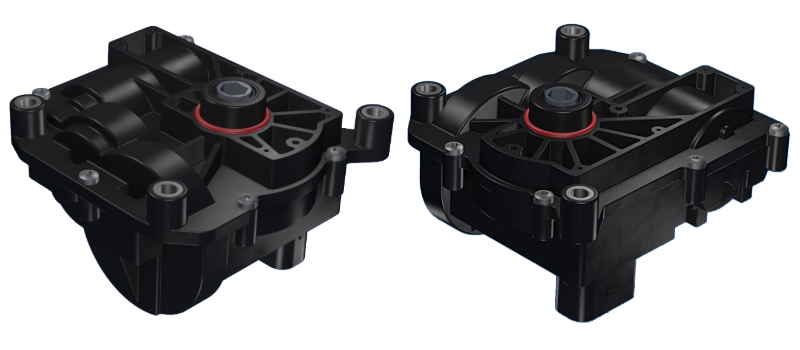

Fotos: Der SMART-ACTUATOR von MSM.

Das Antriebssystem SMART-ACTUATOR zeichnet sich durch hohe Drehmomente beziehungsweise Kräfte aus und ist dank integriertem mechanischem und elektrischem Überlastschutz besonders widerstandsfähig. Damit erfüllt er selbst anspruchsvollste Anforderungen im Automotive- und NFZ‑Umfeld und sorgt für eine hohe Betriebssicherheit über den gesamten Lebenszyklus hinweg.


Modularität als Schlüssel zum Erfolg.

Der entscheidende Vorteil des SMART-ACTUATOR liegt in seiner konsequent modularen Auslegung. Als Grundausführung ist das Antriebssystem für rotatorische Bewegungen konzipiert und bietet folgendes Konfigurationsspektrum:

• Übersetzungsbereich i von 10 bis 200
• Mit / ohne mechanischer Überlastkupplung
• Schneckenradgetriebe (selbsthemmend) oder Stirnradgetriebe (nicht-selbsthemmend)
• Diverse Steckervarianten
• 2 Steckerpositionen
• Pure Version ohne Elektronik
• Zusatzmodul für lineare Bewegungen
• Mechanische Varianten im Abtrieb: z. B. Welle oder Verzahnung
• Zusatzmodul für lineare Bewegungen



Technische Daten des neuen elektromotorischen Aktuators von MSM:

• Drehmoment: bis 6 Nm
• Abmessung: 130x130x70 mm
• Spannungsbereich: 9 – 16 V DC
• Max. Stromaufnahme: 20 A DC
• Temperaturbereich: -40 ... +120 °C
• Schutzart: IP67 / IP6K9K
• Ausgänge/Signale: CAN BUS, LIN BUS, PWM, Winkelposition

• Integrierte Elektronik: Positionsregelung, Geschwindigkeitsregelung incl. soft Start/Stopp, Überlastschutz, ASIL B

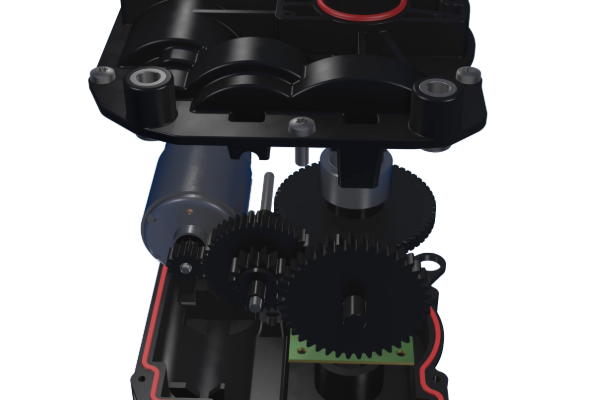

Foto: Blick ins variable Innere des SMART-ACTUATOR: verschiedene Getriebekonfigurationen sind möglich.

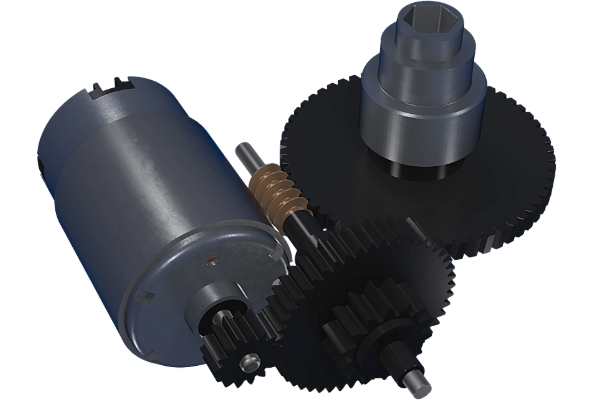

Foto: Getriebevariante mit selbsthemmendem Schneckenrad.

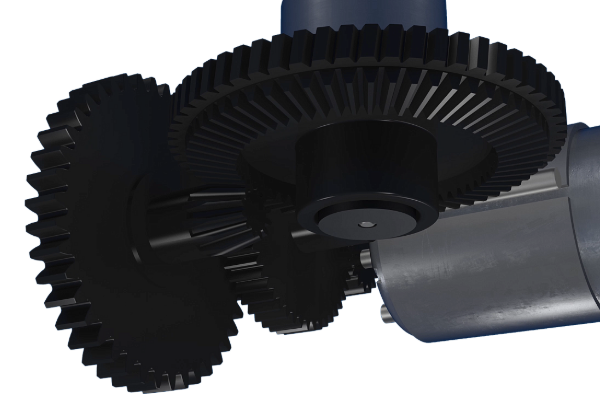

Foto: Getriebevariante mit nicht-selbsthemmendem Kegelrad.



Ein starkes Fundament für kommende Fahrzeuggenerationen.

Wir bringen mit der Portfolioerweiterung im Bereich elektromotorische Aktoren unsere langjährige Erfahrung als Entwicklungspartner in der Fahrzeugindustrie ein. Als Branchenexperte kennen wir die spezifischen Anforderungen und Normen der Automobilbranche und unterstützen unsere Kunden von der Auslegung bis zur Serienproduktion. Die modulare Plattform des SMART-ACTUATOR bildet hierfür eine solide und skalierbare Grundlage, mit der individuelle Kundenlösungen effizient umgesetzt werden können.

Ob für elektrische, hybride oder konventionell angetriebene Fahrzeuge: Der SMART-ACTUATOR ist darauf ausgelegt, zukünftige Anforderungen an Funktionalität, Robustheit und Variantenvielfalt zu erfüllen. Mit nur einem Gehäuse und vielen Möglichkeiten schafft Magnet‑Schultz eine leistungsfähige Basis für innovative Aktoriklösungen – heute und in den Fahrzeuggenerationen von morgen.
